V型架-平臺測量中的重要輔助工具

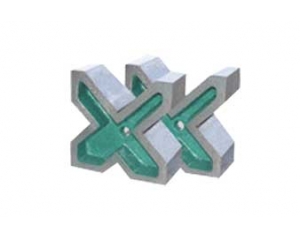

V型架適用于精密軸類零部件的檢測，劃線，定位等用途。是平臺測量中的重要輔助工具。材質:鑄鐵材質或大理石材質精度等級:分為高精度，普通精度兩種。



V型架主要用來安放軸，套筒，圓盤等圓形工件，以便找中心線與劃出中心線。一般V型架都是一副兩塊，兩塊的平面與V型槽都是在一次制造中磨制或者刮研而成的。精密V型架的尺寸相互表面間的平行度，垂直度誤差在0。01毫米之內，V型槽的中心線必需在V型架的對稱平面內并與底面平行，同心度，平行度的誤差也在0。01毫米之內，V型槽半角誤差在±30~±1范圍內。精密V型架也可作方箱使用，帶有夾持工具的V型架，可以把圓柱形工件牢固的夾持在V型架上，翻轉到各個位置劃線。



V型架的用途：是用來支承軸類、管類、套管類等圓柱形工件，使工件軸心線平行于本臺工作面，以便找正和劃線的工具。

V型架的標準：按國家GB4972-85標準制造，一般都成對供應，是一個四棱體，四個工作面上或四個尺寸不同的90度的槽。主要用于軸類零件的檢驗和劃線。
