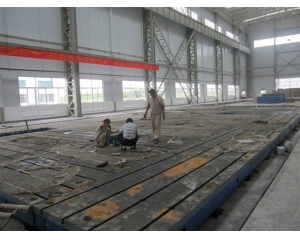

焊接平臺(tái)日常養(yǎng)護(hù)
　　
1、為了防止焊接平臺(tái)發(fā)生的變形，在吊裝鑄鐵平板時(shí)，要用四根同樣長(zhǎng)度的鋼絲繩同時(shí)掛住焊接平臺(tái)上得四個(gè)起重孔，將焊接平臺(tái)平穩(wěn)吊裝在運(yùn)輸工具上。 　　
2、將焊接平臺(tái)支承點(diǎn)墊好、墊平，保證每個(gè)支撐點(diǎn)受力均勻，保證整個(gè)焊接平臺(tái)平穩(wěn)。 　　
3、焊接平臺(tái)安裝時(shí)將鑄鐵平板的各個(gè)支撐點(diǎn)用調(diào)整墊鐵墊好、墊實(shí)，由專業(yè)技術(shù)人員將焊接平臺(tái)調(diào)整至合格精度。 　　
4、焊接平臺(tái)使用時(shí)要輕拿輕放工件，不要在焊接平臺(tái)上挪動(dòng)比較粗糙的工件，以免對(duì)焊接平臺(tái)工作面造成磕碰、劃傷等損壞。 　　
5、為了防止焊接平臺(tái)整體變形，使用完畢后，要將工件從焊接平臺(tái)上拿下來，避免工件長(zhǎng)時(shí)間對(duì)焊接平臺(tái)重壓造成鑄鐵平板的變形。 　　
6、焊接平臺(tái)不用時(shí)要及時(shí)將工作面洗凈，然后涂上一層防銹油，并用防銹紙蓋上，用焊接平臺(tái)的外包裝將焊接平臺(tái)蓋好，以防止平時(shí)不注意造成對(duì)焊接平臺(tái)工作面的損傷。 　　
7、焊接平臺(tái)應(yīng)安裝在通風(fēng)、干燥的環(huán)境中，并遠(yuǎn)離熱源、有腐蝕的氣體、有腐蝕的液體。 　　
8、焊接平臺(tái)按國(guó)家標(biāo)準(zhǔn)實(shí)行定期周檢，檢定周期根據(jù)具體情況可為6-12個(gè)月。
焊接平臺(tái)包裝：
鐵板包裝和木制包裝兩種形式，平臺(tái)表表用塑料膜封裝，這種包裝適于平板內(nèi)陸運(yùn)輸，并有良好的防潮、防震、防銹和防野蠻裝卸等保護(hù)平板的措施,以確保安全運(yùn)抵現(xiàn)場(chǎng)。 　　
焊接平臺(tái)的運(yùn)輸：
運(yùn)輸是保證焊接平臺(tái)不變形的一個(gè)重要環(huán)節(jié)，所以運(yùn)輸平板時(shí)要保證不超載，不超速，不疲勞駕駛， 不在天氣惡劣的情況下運(yùn)輸。 　　
焊接平臺(tái)使用注意事項(xiàng)：焊接平臺(tái)在使用時(shí)要先進(jìn)行安裝調(diào)試。然后，把焊接平臺(tái)的工作面擦拭干凈，在確認(rèn)沒有問題的情況下使用，使用過程中，要注意避免工件和焊接平臺(tái)的工作面有過激的碰撞，防止損壞焊接平臺(tái)的工作面；工件的重量更不可以超過焊接平臺(tái)的額定載荷，否則會(huì)造成工作質(zhì)量降低，還有可能損壞焊接平臺(tái)的結(jié)構(gòu)，甚至?xí)斐珊附悠脚_(tái)變形，使之損壞，無法使用。 　　
焊接平臺(tái)在使用時(shí)要先進(jìn)行安裝調(diào)試。然后，把焊接平臺(tái)的工作面擦拭干凈，在確認(rèn)沒有問題的情況下使用，使用過程中，要注意避免工件和焊接平臺(tái)的工作面有過激的碰撞，防止損壞焊接平臺(tái)的工作面；工件的重量更不可以超過平板的額定載荷，否則會(huì)造成工作質(zhì)量降低，還有可能損壞焊接平臺(tái)的結(jié)構(gòu)，甚至?xí)斐珊附悠脚_(tái)變形，使之損壞，無法使用。 　　
制造標(biāo)準(zhǔn)：按JB/T7974-1999制造簡(jiǎn)要描述 　　
焊接平臺(tái)質(zhì)量檢測(cè)： 　　
1、焊接平臺(tái)工作表面不應(yīng)有銹跡、劃痕、碰傷及其他影響使用的外觀缺陷。 　　
2、焊接平臺(tái)工作表面不應(yīng)有砂孔、氣孔、裂紋、夾渣及縮松等鑄造缺陷。各種鑄造表面應(yīng)清除型砂、且表面平整，涂漆牢固。各棱邊應(yīng)修鈍。在精度等級(jí)低于“00”級(jí)的平板工作面上，對(duì)于直徑小于15mm的砂孔允許用相同的材料堵塞，其硬度應(yīng)低于周圍材料的硬度。在工作面上堵塞的部位應(yīng)不多于四處，其相互之間的距離應(yīng)不小于80mm。 　　
3、相對(duì)兩個(gè)側(cè)面上，應(yīng)設(shè)置有安裝手柄、吊環(huán)等吊裝設(shè)施的螺紋孔或圓柱孔。設(shè)計(jì)吊裝位置時(shí)應(yīng)考慮盡量減少因吊裝而引起的變動(dòng)。 　　
4、根據(jù)用戶要求，在板工作面上設(shè)置螺紋孔或溝槽后，這些部位不應(yīng)出現(xiàn)高于工作面的凸起現(xiàn)象。 　　5、應(yīng)采用優(yōu)質(zhì)細(xì)顆料的灰口鑄鐵或合金鑄鐵制造。 　　
6、焊接平臺(tái)工作面的硬度應(yīng)為HB 170-220。 　　
7、焊接平臺(tái)工作面應(yīng)采用刮削工藝，對(duì)于“3”級(jí)平板工作面也可以采用刨削工藝，刨削工作表面的表面粗糙度按輪廓算術(shù)平均偏差Ra值應(yīng)不大于5um 　　
8、應(yīng)經(jīng)過穩(wěn)定性處理和去磁。 　　
焊接平臺(tái)平 面 度：可分實(shí)驗(yàn)室級(jí)(Reference)、校驗(yàn)級(jí)(Master)、工 具室級(jí)(Working) 三級(jí) 　　
焊接平臺(tái)平面研磨：平臺(tái)在很早的時(shí)候,人們利用三塊平臺(tái)相互匹配以產(chǎn)生真平平面。一個(gè)熟練而 又有耐心的 磨石師傅可以不藉助任何量測(cè)儀器,而僅利用三平臺(tái)相互匹配的 方式,做多次90度之旋轉(zhuǎn), 即可產(chǎn)生令人難以相信的真平程度。 　　
焊接平臺(tái)平面度： 　　
1.AA級(jí):其平面度(μm)= 1+1.6D2 (D為平臺(tái)對(duì)角線長(zhǎng)或直徑),用于高度精密 之測(cè)定之用, 常用于實(shí)驗(yàn)室 2. A級(jí):其平面度為AA級(jí)之兩倍誤差,常用于工具檢驗(yàn)室作精密量具之檢驗(yàn)之用。 　　3. B級(jí):其平面度為AA級(jí)之四倍誤差,常用于工具檢驗(yàn)室或在現(xiàn)場(chǎng)檢驗(yàn)量具或劃線之用。
焊接平臺(tái)平板檢測(cè)法：節(jié)距法
　　所謂節(jié)距法是使用橋板對(duì)被測(cè)面進(jìn)行分段，由儀器讀取各段前后兩點(diǎn)測(cè)量線相對(duì)于標(biāo)準(zhǔn)直錢的傾斜角或 高度差值，通過數(shù)據(jù)處理得到直線度、平面度誤差值的一種間接測(cè)量方法。 　　
節(jié)距法又稱角差法，其測(cè)量原理是把被測(cè)截線分成等距的若干擋，用水平儀或自準(zhǔn)直儀，分別測(cè)出各擋相對(duì)于測(cè)量基準(zhǔn)的傾斜角 按1〞= 0.005/1000化成弧度，乘以橋板跨距，就反映了橋板兩支點(diǎn)之間相對(duì)于測(cè)量基準(zhǔn)的高度差。 　　hi=（ 0.005/1000）Clai(mm) 　　式中 C——儀器分度值，（〞）； 　　L——橋板跨距，mm 　　Ai——儀器讀數(shù)，格 　　各擋高度差累積相加的和，就是各測(cè)點(diǎn)相對(duì)于測(cè)量基準(zhǔn)的高度 Hi，即 　　Hi=
hi 　　節(jié)距法在測(cè)量中體現(xiàn)存在一條假想的理想直線作為測(cè)量基準(zhǔn)，提高了測(cè)量準(zhǔn)確度。 　　
焊接平臺(tái)熱處理過程： 　　
焊接平臺(tái)（又稱鑄鐵平板）及床身類鑄件產(chǎn)品作為一種大型鑄件必須要經(jīng)過熱處理才能提高本身的使用性能，改善鑄鐵平板的內(nèi)在質(zhì)量。金屬熱處理是機(jī)械制造中的重要工藝之一，與其它加工工藝相比，熱處理一般不改變工件的形狀和整體的化學(xué)成分，而是通過改變工件內(nèi)部的顯微組織，或改變工件表面的化學(xué)成分，賦予或改善工件的使用性能。其特點(diǎn)是改善工件的內(nèi)在質(zhì)量。
