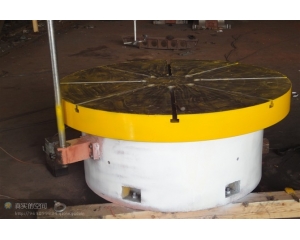

機床回轉工作臺
機床回轉工作臺加工精度過程
機床回轉工作臺設有零點,當它作回零運動時,先用擋鐵壓下限位開關,使工作臺降速,然后由圓光柵
或編碼器發出零位信號,使工作臺準確地停在零位。數控回轉工作臺可以作任意角度的回轉和分度,也可
以作連續回轉進給運動。機床回轉中心在一次測量得出準確值以后,可以在一段時間內作為基準。但是,
隨著機床的使用,特別是在機床相關部分出現機械故障時,都有可能使機床回轉中心出現變化。例如,機
床加工過程中出現撞車事故、機床絲杠螺母松動時等。因此,機床回轉中心必須定期測量,特別是在加工
相對精度較高的工件之前應重新測量,以校對機床回轉中心,從而保證工件加工的精度。數控回轉工作臺
主要用于數控鏜床和銑床,其外形和通用工作臺幾乎一樣,但它的驅動是伺服系統的驅動方式。它可以與
其他伺服進給軸聯動。
自動換刀數控鏜床的回轉工作臺。它的進給、分度轉位和定位鎖緊都是由給定的指令進行控制
的。工作臺的運動是由伺服電動機,經齒輪減速后由蝸桿傳給蝸輪。為了消除蝸桿副的傳動間隙,采用了
雙螺距漸厚蝸桿,通過移動蝸桿的軸向位置來調整間隙。這種蝸桿的左右兩側面具有不同的螺距,因此蝸
桿齒厚從頭到尾逐漸增厚。數控回轉工作臺的定位精度主要取決于蝸桿副的傳動精度,因而必須采用高精
度蝸桿副:在半閉環控制系統中,可以在實際測量工作臺靜態定位誤差之后,確定需要補償角度的位置和
補償?shù)闹?,記憶在補償回路中,由數控裝置進行誤差補償。在全閉環控制系統中,由高精度的圓光柵發出
工作臺精確到位信號,反饋給數控裝置進行控制。但由于同一側的螺距是相同的,所以仍然可以保持正常
的嚙合。當工作臺靜止時,必須處于鎖緊狀態。為此,在蝸輪底部的輻射方向裝有對夾緊瓦,并在底座上
均布同樣數量的小液壓缸。當小液壓缸的上腔接通壓力油時,活塞便壓向鋼球,撐開來緊瓦,并夾緊蝸輪
。在工作臺需要回轉時,先使小液壓缸的上腔接通回油路,在彈簧的作用下,鋼球抬起,夾緊瓦將蝸輪松
開?;剞D(zhuǎn)工作臺的導軌面由大型滾動軸承支承,并由圓錐滾柱軸承及雙列向心圓柱滾于軸承保持準確的回
轉中心。
