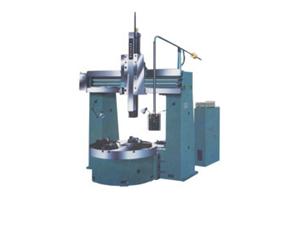

定梁立車
1.本系列數控立式車床適用于輪胎模具,回轉支撐,氣輪機葉輪,法蘭盤等盤狀零件的加工,可加工圓柱面,圓錐面,圓弧面及任何組合復雜曲面.
2.采用變頻無級調速,可采用半閉環伺服控制,也可采用全閉環服控制.全閉環伺服控制加主軸編碼器.可以車螺紋,并實現恒線速度切削.
3.采用定梁結構,保證了機床的高剛性,整機運行平穩,精度高.
4.所有鑄件經過嚴格的人工時效和振動時效,確保了機床的剛性和穩定性.采用先進的超音頻淬火工藝,使機床使用壽命更長.
5.造作簡單方便,人性化,即學即會.
|
項目 |
單位 |
CK5840 CK5850 |
CK5863 CK5880 |
|
1、工作臺直徑 |
mm |
3600 4000 |
5000 7100 |
|
2、最大切削直徑 |
mm |
4000 5000 |
6000 8000 |
|
3、最大工件高度 |
mm |
750 1000 |
1000 1500 |
|
4、最大工件重量 |
T |
20 20 |
35 50 |
|
5、工作臺轉速范圍（無級） |
r/min |
0.5—50 0.5-50 |
0.32-32 0.32-32 |
|
6、刀架水平行程 |
mm |
1300 |
1300 |
|
7、刀架垂直行程 |
mm |
1300 |
1300 |
|
8、刀架扳度極限 |
度 |
±30° |
±30° |
|
9、進給箱進給范圍 |
mm/min |
0.25--90 |
0.25--90 |
|
10、刀架快速移動速度 |
mm/min |
1560 |
1560 |
|
11、主電機功率（調頻） |
Kw |
55 |
55 |
|
12、刀架快速電機功率 |
Kw |
2.2 |
2.2 |
|
13、油泵電機功率 |
Kw |
2.2 |
2.2 |
|
14、進給電機功率（調頻） |
Kw |
0.75 |
0.75 |
|
15、總電機功率 |
Kw |
DC:75 DC:75 |
DC:90 DC:110 |
|
16、機床總重 |
T |
|
|
|
17、機床外形尺寸 |
M |
3.7×3.6×4.7 |
4.0×3.8×4.85 |
